Описание

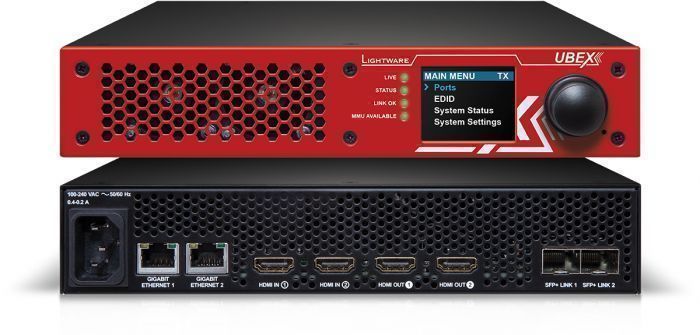

UBEX - это расширитель оптического масштабирования, который позволяет расширять несжатый сигнал в формате 4K UHD при 60 Гц в формате 4: 4: 4 с многопотоковой передачей без задержек. Устройство предназначено для использования передачи видео по IP по сети 10G Ethernet, в нем установлены стандартные оптические модули SFP+ со скоростью 10 Гбит / с, которые пользователь может заменить в полевых условиях.
Устройства UBEX могут подключаться для создания сложной сети с использованием стандартного коммутатора Ethernet.
Для управления виртуальной матрицей требуется модуль управления матрицей UBEX-MMU-X200 (MMU), который может быть создан путем подключения модулей UBEX в качестве входных и выходных конечных точек к коммутатору Ethernet, действующему как точка пересечения.Устройство MMU может обновлять встроенное ПО конечных устройств UBEX в приложении virtual matrix одновременно, без ограничения количества устройств в настройке.
Одним из главных преимуществ такой новой архитектуры является масштабируемость: созданная виртуальная матрица может иметь практически бесконечное количество конечных точек, ограниченное только количеством открытых портов на используемом Ethernet-коммутаторе. Такая виртуальная матрица может быть крайне асимметричной: например, на входе может быть всего несколько (или одно) устройство, а на выходе — практически неограниченное количество конечных устройств.
Используя визуально незаметное сжатие, UBEX может передавать два сигнала через один Ethernet-порт со скоростью 10 Гбит/с. Это обеспечивает значительную экономию средств на стороне необходимого Ethernet-коммутатора, поскольку при использовании UBEX требуется вдвое меньше места для маршрутизатора по сравнению с аналогичными архитектурами на базе IP со скоростью 10 Гбит/с. Для видеосигналов, которые могут передаваться со скоростью 10 Гбит/с по одному оптоволоконному кабелю, доступна функция дублирования видеосигнала с использованием второго оптоволоконного канала.
Конструкция UBEX также подходит для приложений с двумя экранами: каждый передатчик и каждый приемник имеют по 2 видеопорта HDMI 2.0.
UBEX также можно использовать в настройке «точка-точка» в качестве обычного удлинителя между конечными точками.При использовании удлинителя «точка-точка» не требуется использовать Ethernet-коммутатор.
Мастер создания видеостены для UBEX позволяет быстро установить видеостену с настройкой рамок и обрезкой, предлагает различные варианты компоновки в матрице видеостены, а также зоны для интеллектуального управления.
Максимально достижимое расстояние составляет от 400 м до 80 км, в зависимости от типа одномодовых или многомодовых оптических модулей, установленных в устройстве, и от свойств сигнала.
Внутренний источник питания UBEX имеет классификацию Medical (60601) и ITE (60950) для обеспечения максимальной надежности.
Управление несжатым сигналом по IP
UBEX от Lightware — это новое оптическое решение, которое позволяет передавать несжатый сигнал 4K UHD@60 Гц 4:4:4 без задержек, используя пакетную передачу вместо традиционного метода.
Устанавливаемые пользователем оптические модули
Устройство оснащено стандартными сертифицированными оптическими модулями SFP+ со скоростью передачи данных 10 Гбит/с, которые подключаются по принципу «подключи и работай» и могут быть заменены пользователем. Можно установить как дуплексные многомодовые/одномодовые модули (по одному волокну для каждого направления на канал 10 Гбит/с), так и двунаправленные одномодовые модули (по одному волокну для обоих направлений на канал 10 Гбит/с).
Переменное расстояние удлинения
Максимальное достижимое расстояние составляет 400 м при использовании многомодовых модулей (OM4), 10 км при использовании одномодовых модулей малого радиуса действия или 80 км при использовании одномодовых модулей большого радиуса действия.
Практически неограниченная масштабируемость
Одно из главных преимуществ новой архитектуры — масштабируемость. Используя стандартные Ethernet-коммутаторы в качестве виртуальных кросс-токов для устройств UBEX, можно создать виртуальную матрицу неограниченного размера, где размер кросс-тока ограничен только размером используемого коммутатора. Еще одним преимуществом архитектуры виртуальной матрицы является то, что виртуальная матрица может быть крайне асимметричной: на одном конце виртуального кросс-тока может находиться один UBEX, а на другом — несколько сотен устройств UBEX.
Традиционное расширение «точка-точка» и режим трансивера
UBEX может работать и как традиционный удлинитель типа «точка-точка», обеспечивая надежное оптическое соединение непосредственно с устройством UBEX в режиме приемника. Устройство UBEX может работать как передатчик, приемник или приемопередатчик.
Функция мультипросмотра
Приемник UBEX в режиме мультипросмотра может принимать 5 видеопотоков (в матричном режиме) из сети и создавать на их основе два выходных видео. Первый выход — это мультипросмотр, созданный на основе 4 потоков, а пятый поток — это второй выход.
Выходное изображение можно расположить любым способом, в том числе отключить его для реализации режимов «картинка в картинке» (Picture-in-Picture, PIP) и «картинка рядом с картинкой» (Picture-by-Picture, PBP). В каждом канале можно настроить «леттербоксинг», а также параметры, позволяющие подогнать изображение под заданный кадр с помощью опций «По размеру», «Растянуть» или «По центру».
Кроме того, при работе UBEX с несколькими видеомониторами можно настроить затухание для различных переходов между изображениями с помощью внешнего контроллера через альфа-слой.
Дополнительные модули
UBEX доступен с многочисленными дополнениями, обеспечивающими управление аудиовыходом, KVM, ИК-портом, RS232 и Gigabit Ethernet, а также USB KVM.
