Описание
MV-4X — мультиоконный процессор с поддержкой вывода до 4 изображений на общий экран в различных конфигурациях , включая режимы PiP (картинка-в-картинке), PoP (картинка-вне-картинки), Quad (квадратор), а также функции цветовой рир-проекции (chroma-keying) и наложения логотипов. MV-4X может использоваться в качестве бесподрывного матричного коммутатора 4х2 с 4 входами HDMI и 2 выходами: HDMI и HDBaseT. Устройство поддерживает разрешения до 4K60 (4:4:4) для сигнала HDMI, и до 4K50/60 (4:2:0) на выходе HDBaseT, а также многоканальное аудио в формате LPCM до 7.1, 192 кГц на входах и выходах. MV-4X поддерживает версии 1.х и 2.3 стандарта HDCP и позволяет осуществлять индивидуальную настройку поддержки HDCP и работу с EDID на каждом входе, а также деэмбедирование аудио с выводом на балансный аналоговый выход.
ВНИМАНИЕ! По линии HDBaseT прибор работает только с кабелями экранированной медной витой пары (FTP или STP) категории Cat6 и выше, разделанными на обоих концах по одной схеме на экранированные разъёмы RJ-45. Для достижения наилучшего результата рекомендуется использовать специализированный кабель Kramer BC-UNIKat.
Особенности:
Поддержка скорости передачи видеоданных до 18 Гбит/с (6 Гбит/с на один канал)
Поддержка разрешений до 4K60 (4:4:4) для HDMI и до 4K50/60 (4:2:0) для HDBaseT
Поддержка HDR, CEC (только на выходах), Y420, BT.2020, Deep Color (только на входах), x.v.Color™, каналов несжатого цифрового аудио до 7.1 PCM, Dolby TrueHD, DTS-HD в соответствии со спецификацией HDMI 2.0
Поддержка HDCP 2.3
Мгновенная бесподрывная коммутация кадр-в-кадр до 4 источников на входе на любой из выходов, или на оба выхода одновременно
Выбор различных пропорций изображения — Full (Полный размер), 16:9, 16:10, 4:3 и Best Fit (Наилучшее соответствие)
Отключаемая настраиваемая функция плавного перехода изображения при коммутации источников
Отключаемая функция поворота изображения против часовой стрелки на 90°, 180° или 270°. При выборе разрешения на выходе 4K, функция поворота изображения действует только в отношении входа 1
Отображение сигнала от источников на выходном дисплее в полноэкранном режиме, или с использованием различных режимов мультиоконного процессора, включая режимы PiP (картинка-в-картинке), PoP (картинка-вне-картинки), Quad (квадратор), а также функции цветовой рир-проекции (chroma-keying) и наложения логотипов
Загрузка пользовательского файла логотипа и настройка его местоположения на экране
Независимый выбор цвета рамки для каждого окна, в котором демонстрируется изображение с текущего выбранного входа
Внутренняя энергонезависимая память для сохранения до 4 пресетов комбинации настроек мультиоконного процессора
Наличие функции Auto Layout, автоматически изменяющей количество видимых окон отображения в зависимости от количества активных источников живого сигнала
Независимый выбор источника аудиосигнала во всех режимах
Деэмбедирование аудио с выводом на балансный стереовыход
Разнообразные способы управления: экранное меню, Ethernet c использованием интуитивно-понятных встроенных веб-страниц, RS-232
Порты для туннелирования двунаправленных сигналов управления ИК и RS-232 в линию HDBaseT
Расширенная работа с EDID на каждом отдельном входе
Входы
4 HDMI
Выходы
1 HDMI, 1 HDBaseT (RJ-45), 1 балансное стерео аудио (5-конт. блок съемных клемм)
Порты
RS-232 (3-конт. блок съемных клемм) — для управления устройством, RS-232 (3-конт. блок съемных клемм) — для туннелирования данных в линию HDBaseT, ИК IN и OUT (RCA) — для туннелирования данных в линию HDBaseT, Ethernet (RJ-45), USB, тип A — для обновления прошивки и загрузки логотипа
Диапазон воспроизводимых частот
20 Гц…20 кГц (±0,3 дБ)
Общий уровень гармонических искажений аудиосигнала с учетом шума
0,003%, в полосе частот 20 Гц…20 кГц, при единичном усилении
Питание
12 В постоянного тока, Максимальный потребляемый ток: 1,9 А
Максимальное разрешение видеосигнала
4K@60 Гц 4:4:4 (HDMI), 4K@60 Гц 4:2:0 (HDBaseT)
Максимальная скорость передачи данных
18 Гбит/с (6 Гбит/с на один канал)
Поддержка цифровых видеостандартов
HDMI 2.0, HDCP 2.3
Управление

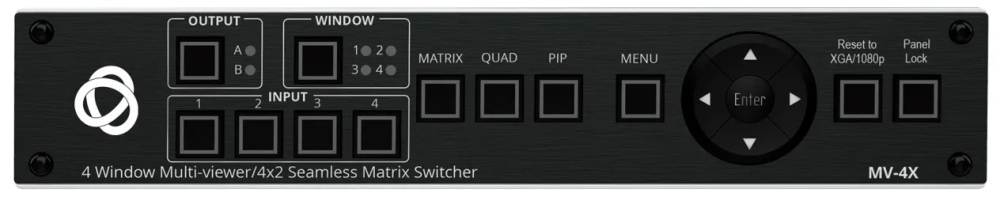

Кнопки лицевой панели: выбор входа/выхода; выбор одного из 4 окон, выбор режимов матричного коммутатора, квадратора, PiP (Картинка-в-картинке), вызов экранного меню, навигация по экранному меню, сброс к разрешению XGA/1080p, блокировка лицевой панели; экранное меню, Ethernet (встроенные веб-страницы), RS-232
Индикация
Светодиодные индикаторы выбранного выхода и выбранного окна
Соответствие стандартам безопасности
CE, FCC
Соответствие стандартам охраны окружающей среды
RoHs, WEEE
Тип корпуса
½ 19” 1U
Материал корпуса
Алюминий
Дальность передачи сигнала
До 40 м для разрешения 4K@60 Гц (4:2:0), До 70 м для разрешения 1080p@60 Гц
ПРИМЕЧАНИЕ: указанная дальность передачи гарантируется при использовании кабеля экранированной витой пары Kramer BC-UNIKat и прямом (без промежуточных элементов) соединении приборов между собой
Охлаждение
Естественная конвекция
Уровень выходного аудиосигнала
15 дБВ
Соотношение сигнал / шум
>–88 дБ, в полосе частот 20 Гц…20 кГц, при единичном усилении (невзвешенное значение)
Сопротивление аудиовыхода
500 Ом
Особенности
бесподрывность
Температура воздуха при эксплуатации
0°…+40°C
Температура воздуха при хранении
–40°…+70°C
Относительная влажность воздуха
10%...90% без конденсации
В комплекте
Адаптер питания, кабель питания
