Описание

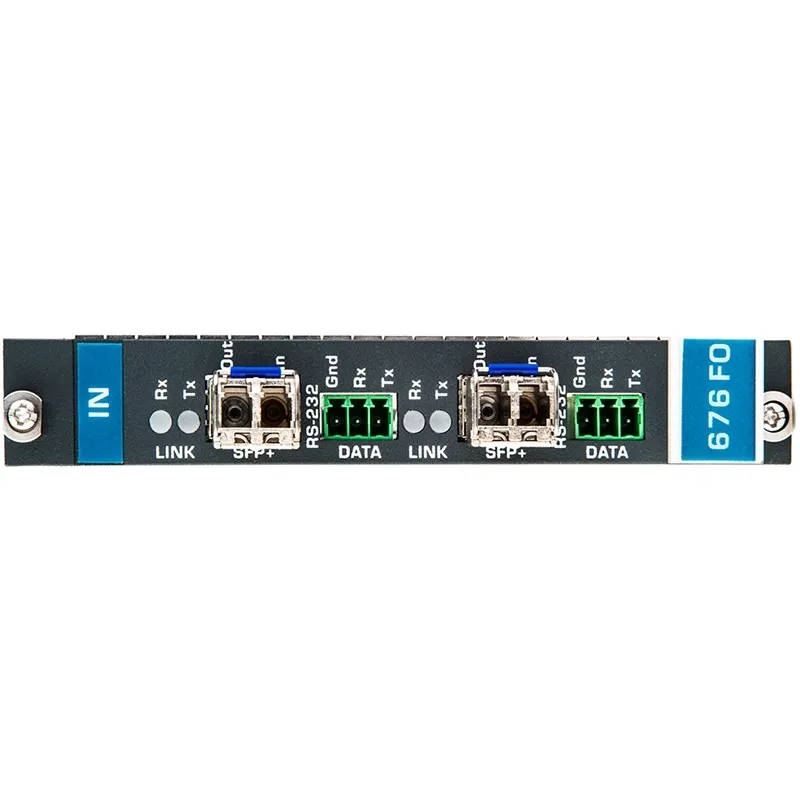

F676-IN2-F16 — двухканальный входной модуль HDMI (по оптоволоконной линии) c поддержкой разрешений до 4K@60 Гц, 4:2:0, предназначенный для использования в составе шасси мультиформатного модульного матричного коммутатора серии VS−1616DN−EM. Модуль осуществляет прием двух оптических сигналов от совместимых передатчиков, преобразование оптических сигналов в сигналы HDMI и RS-232 и ввод этих сигналов в модульное шасси. В состав F676-IN2-F16 входят 2 многомодовых встраиваемых SFP+ модуля, однако в составе F676-IN2-F16 могут использоваться и другие совместимые модули Kramer, в частности одномодовые SFP+ модули.
Особенности:
Cовместимость с кабелями на основе как одномодового, так и многомодового оптического волокна. Использование подключаемых оптических модулей Kramer OSP SFP+ (по умолчанию установлен многомодовый SFP+ модуль). Технология преобразования частоты субдискретизации сигнала цветности с задержкой, близкой к нулю, позволяющая передавать сигналы HDMI со скоростью выше 10 Гбит/с по оптоволоконной линии с пропускной способностью 10 Гбит/с. Примечание: Для обеспечения заданных технических характеристик и соблюдения условий технической поддержки и гарантийного обслуживания используйте только высококачественные встраиваемые оптические модули Kramer OSP SFP+
Возможность построения разветвленных систем распределения сигнала с использованием только оптических сплиттеров. Усилители-распределители HDMI при этом не требуются
Поддержка HDCP 2.2, скорости передачи сигнала до 18 Гбит/с (6 Гбит/с на канал) со стороны удалённого передатчика типа 676T, а также режимов многоканального аудио LPCM 7.1, Dolby TrueHD, DTS-HD в соответствии со спецификацией HDMI 2.0
Технология Kramer-EDIDPro™ с интеллектуальным алгоритмом работы с блоком данных EDID для упрощения процесса соединения HDMI устройств (технология Plug and Play)
Двусторонняя передача данных RS-232 позволяет управлять периферийными устройствами, подключенными как к передатчику, так и приемнику на другом конце оптоволоконной линии
Светодиодные индикаторы приема и передачи cигнала по оптоволоконной линии для удобства обслуживания и диагностики
Входы 2 – оптический дуплексный, разъемы LC (розетка)
Порты 2 – RS-232, клеммный блок
Пропускная способность 10,2 Гбит/с (3,4 Гбит/с на канал)
Максимальное разрешение 4096x2160, 60 Гц (4:2:0)
Спецификации HDMI 2.0
Спецификации HDCP 2.2
Максимальная длина линии HDMI одномодовая линия: 33 км
многомодовая линия: 3 км
Кабельные стандарты G.651.1 OFNR – многомодовая линия
G.652D OFNR – одномодовая линия
Скорость передачи данных последовательного интерфейса до 115200 бит/с
Диапазон рабочих температур 0…+40 °C
Диапазон температур хранения −40…+70 °C
Относительная влажность воздуха 10…90 % (без конденсации)
Потребляемая мощность 9 Вт
Соответствие требованиям безопасности CE, UL
Стандарты в области охраны природы и окружающей среды RoHS, WEEE
