Описание

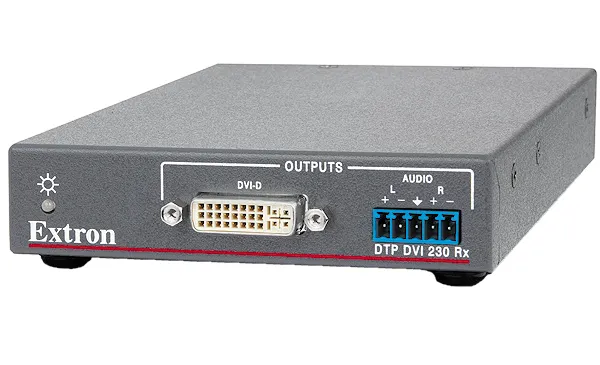

Extron DTP DVI 4K 230 Rx — это цифровой приемник с витой парой, который работает с продуктами Extron DTP® для передачи видеосигналов DVI‑D, аудиосигналов, а также двунаправленных сигналов RS‑232 и IR на расстояние до 70 метров по экранированному кабелю CATx. Он представляет собой экономичное и эффективное средство для удлинения сигналов DVI‑D или HDMI с одним каналом. Кроме того, DTP DVI 4K 230 Rx принимает аналоговые стереоаудиосигналы от продукта с поддержкой DTP по тому же экранированному витому кабелю. Он поддерживает видеосигналы с разрешением до 4K. Компактный размер корпуса и возможность удаленного питания делают DTP DVI 4K 230 Rx идеальным для незаметного размещения в трибунах, за плоскими дисплеями или в любом другом месте, где это необходимо для удовлетворения требований приложения.
DTP DVI 4K 230 Rx обеспечивает надежную передачу сигналов DVI‑D и полностью совместим с сигналами HDMI при использовании с соответствующими адаптерами DVI-HDMI от Extron. Приемник витой пары может расширять сигналы HDMI, поддерживая Deep Color до 12 бит и встроенные форматы HD-аудио без потерь. Кроме того, между источником и дисплеем постоянно поддерживается DDC-связь EDID и HDCP, что обеспечивает прямую совместимость и оптимальную передачу сигнала между устройствами. DTP DVI 4K 230 Rx также принимает аналоговый стереоаудиосигнал от матричного коммутатора, коммутатора или процессора сигнала с поддержкой DTP. Аналоговый стереоаудиосигнал передается по тому же экранированному витому парному кабелю, что и сигналы DVI‑D и управления, что устраняет необходимость в отдельном кабеле для поддержки аналогового аудио на приемнике.
Приемник с витой парой предоставляет другие удобные, интегратор-дружественные функции, предназначенные для упрощения установки. DTP DVI 4K 230 Rx поддерживает одновременную передачу двунаправленных сигналов RS-232 и IR от системы управления для управления AV-устройствами. Кроме того, приемник может удаленно питаться через экранированный витой парный кабель от продукта с поддержкой DTP, что позволяет обоим устройствам использовать один источник питания.
DTP DVI 4K 230 Rx может быть интегрирован с матричным коммутатором Extron DTP CrossPoint® Presentation Matrix Switcher или другими продуктами с поддержкой DTP для поддержки дисплеев и других выходных устройств в удаленных местах. Приемник размещен в металлическом корпусе высотой 1 дюйм (2,5 см) и шириной в четверть стойки. Низкопрофильная конструкция DTP DVI 4K 230 Rx позволяет незаметно разместить его в трибунах и за плоскими дисплеями.
Extron рекомендует использовать сертифицированный Extron экранированный витой парный кабель XTP DTP 24, экранированные разъемы RJ‑45, гнезда и соединители, разработанные для оптимальной передачи сигнала с продуктами серии Extron DTP. Кабель XTP DTP 24 сертифицирован для частоты 475 МГц и использует конструкцию SF/UTP с четырьмя неэкранированными витыми парами проводников 24 AWG внутри общей оплетки и фольгированного экрана для обеспечения превосходной производительности и помехоустойчивости.
Особенности
Принимает сигналы по одному каналу DVI-D плюс управление и аналоговый аудиосигнал на расстоянии до 70 метров по экранированному кабелю CATx — DTP DVI 4K 230 Rx обеспечивает высокую надежность и максимальную производительность на экономичной и легко устанавливаемой кабельной инфраструктуре.
Вход: один вход DTP® 230 по витой паре на RJ-45
Выходы: один DVI-D, стереоаудио на несъемном винте
Поддерживает разрешения компьютера и видео до 4K — поддерживает 4K/60 4:2:0 и 4K/30 4:4:4, сохраняя превосходное качество изображения при самых высоких разрешениях. Тактовые частоты пикселей выше 165 МГц поддерживаются в формате HDMI.
Поддерживаемые функции спецификации HDMI включают скорость передачи данных до 10,2 Гбит/с, Deep Color до 12 бит, 3D и форматы HD-аудио без потерь.
Совместимость с HDCP 2.3 — обеспечивает отображение защищенных контентом 4K-видеоматериалов и сохраняет совместимость с более ранними версиями HDCP.
Возможность удаленного питания — для упрощения установки приемник может удаленно питаться от продукта с поддержкой DTP через соединение витой парой.
Для оптимальной производительности настоятельно рекомендуется использовать экранированный кабель витой пары Extron XTP DTP 24.
Совместимость с экранированным кабелем витой пары CATx — для оптимальной производительности рекомендуется использовать экранированный кабель витой пары с твердым центральным проводником размером 24 AWG или лучше.
Принимает дополнительные аналоговые стереоаудиосигналы — DTP DVI 4K 230 Rx принимает аналоговый стереоаудиосигнал от продукта с поддержкой DTP. Встроенный цифровой аудиосигнал не отделяется от цифрового видеосигнала.
Двунаправленный RS-232 и пропуск ИК-сигналов для управления AV-устройствами — Двунаправленные сигналы управления RS-232 и ИК-сигналы могут передаваться вместе с видеосигналом, что позволяет удаленно управлять AV-устройствами без необходимости дополнительного кабельного соединения.
Поддерживает передачу EDID и HDCP — Каналы DDC активно буферизуются, что обеспечивает непрерывную связь между источником и дисплеем.
Совместимость со всеми передатчиками серии DTP 230 и продуктами с поддержкой DTP — позволяет комбинировать и подбирать настольные и настенные передатчики, а также другие продукты с поддержкой DTP в соответствии с требованиями приложения.
Светодиодный индикатор наличия сигнала и питания — обеспечивает визуальную индикацию состояния системы для обратной связи в реальном времени и мониторинга ключевых параметров производительности.
Светодиодные индикаторы сигнала и соединения RJ-45 для порта DTP — обеспечивают возможность проверки потока сигнала и работы, позволяя быстро выявлять проблемы с подключением.
Поддерживает сигналы HDMI при использовании с дополнительными адаптерами Extron DVI-HDMI
Сертификат UL 2043 для пленумных пространств — DTP DVI 4K 230 Rx соответствует требованиям UL 2043 по выделению дыма и тепла для установки в пленумном пространстве над подвесным потолком — за исключением источника питания. Размещение над потолком скрывает приемник, предотвращая кражу, и удобно для установки оборудования, когда пространство внутри помещения ограничено.
Доступен продукт, одобренный DoDIN APL — по запросу этот продукт доступен в версии, одобренной Министерством обороны США для использования в информационных сетях. Пожалуйста, свяжитесь с Extron с вашими конкретными требованиями.
Металлический корпус высотой 1 дюйм (2,5 см) и шириной в четверть стойки — благодаря низкопрофильному корпусу устройство можно незаметно установить в любом необходимом месте.
