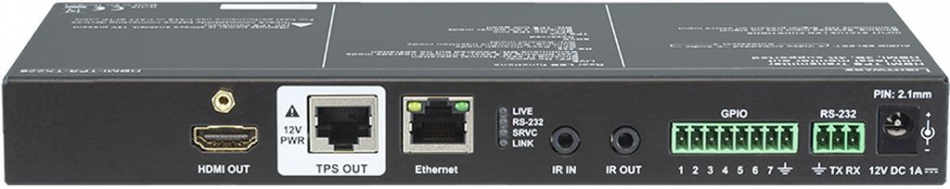

Lightware HDMI-TPS-TX226

HDMI-TPS-TX226 - это универсальный передатчик видео, аудио и управления, передающий по одному кабелю CAT на расстояние до 170 метров динамические и стационарные среды, такие как небольшие залы заседаний и аудитории, с возможностью удаленного питания через DC 12V на расстояние до 30 метров для дальнейшего упрощения проектирования, интеграции и эксплуатации AV-системы. Удлинитель был разработан для обработки цифровых видеосигналов HDMI 1.4 и аналогового стереозвука с локальных входов или встроенного аудио HDMI до 8-канального PCM или HBR аудио. Аналоговый аудиосигнал преобразуется в цифровой формат. Устройство имеет локальный видеовыход. Видео и встроенный звук локального выхода совпадают с тем, что передается по каналу TPS. HDMI-TPS-TX226 обрабатывает шифрование HDCP. Используя заводскую, пользовательскую или прозрачную эмуляцию EDID, пользователь может зафиксировать и заблокировать данные EDID на каждом входном разъеме. Расширенное управление EDID обеспечивает требуемое разрешение от любого источника видеосигнала и фиксирует формат вывода в соответствии с требованиями системы. Устройство обеспечивает двунаправленную и прозрачную передачу ИК, RS232 и Ethernet. Кроме того, RS232 и ИК-соединение поддерживают подачу команд. Дистанционное питание доступно через единственный кабель CAT5e или лучше, но можно использовать и локальный источник питания. Все устройства могут быть установлены на полке в стойке или использоваться в автономном формате. HDMI-TPS-TX226 совместим как с удлинителями HDBaseT, так и с матричными коммутаторами. Основные функции: Встроенная функция автоматизации управления Event Manager 1920x1080@120 Гц/4:4:4, 4096x2160@30 Гц/4:4:4 или 60 Гц/4:2:0 максимальное разрешение (300 МГц) Встраивание аудио (или замена оригинального аудио) Расширение Ethernet (100 Мбит/с) Ввод команд через RS-232 и ИК-порты Порты управления GPIO Двунаправленное расширение RS-232 и ИК (сквозное прохождение и управление) Местный или удаленный (удаленная отправка / удаленный прием) источник питания Удлинение DVI или HDMI 1.4 + аудио + Ethernet + RS-232 + ИК по одному кабелю CAT5/6/7 Возможность удаленного питания по кабелю CATx (12 В) Совместимость с HDMI 1.3, HDCP 1.1 и DVI 1.0 Поддерживает форматы сигналов HDMI 3D Функция включения/выключения HDCP на входе Совместимость с HDCP 1.4 Несжатое видео со скоростью передачи данных до 9 Гбит/с (тактовая частота пикселей 300 МГц) Отсутствие задержки сигнала, нулевая задержка кадра Контроль качества соединения TPS и длины кабеля Регулируемые настройки аналогового звука (громкость, усиление, баланс) Двойной выход со встроенным усилителем распределения Обновление микропрограммы через Ethernet Перекрестная совместимость с удлинителями и платами ввода/вывода серии TPS Lightware (совместимость с HDBaseT) Поддержка всех встроенных аудиоформатов (включая PCM, Dolby Digital и DTS с высоким битрейтом) Расстояние удлинения до 170 метров (с кабелем CAT7 S/FTP AWG23, 1920x1080p60) Совместимость с HDBaseT Расширенное управление EDID Точная пиксельная реклокинг Управление устройством через Ethernet (TCP/IP) и RS-232 Несколько соединений TCP/IP Интуитивно понятное программное обеспечение для конфигурации устройства Поддержка форматов сигналов HDMI 4K (4K UHD @30 Гц RGB 4:4:4 или @60 Гц YUV 4:2:0, до 9 Гбит/с) Без сжатия видео Встроенный генератор тестовых шаблонов видеосигнала Двунаправленный RS-232 и ИК-удлинитель (сквозной) Разъем питания постоянного тока с защелкой Детектор кадров Внешний универсальный адаптер питания Вход 3,5 мм аудиоразъема Варианты монтажа в стойку, мебель или ферму
