Описание

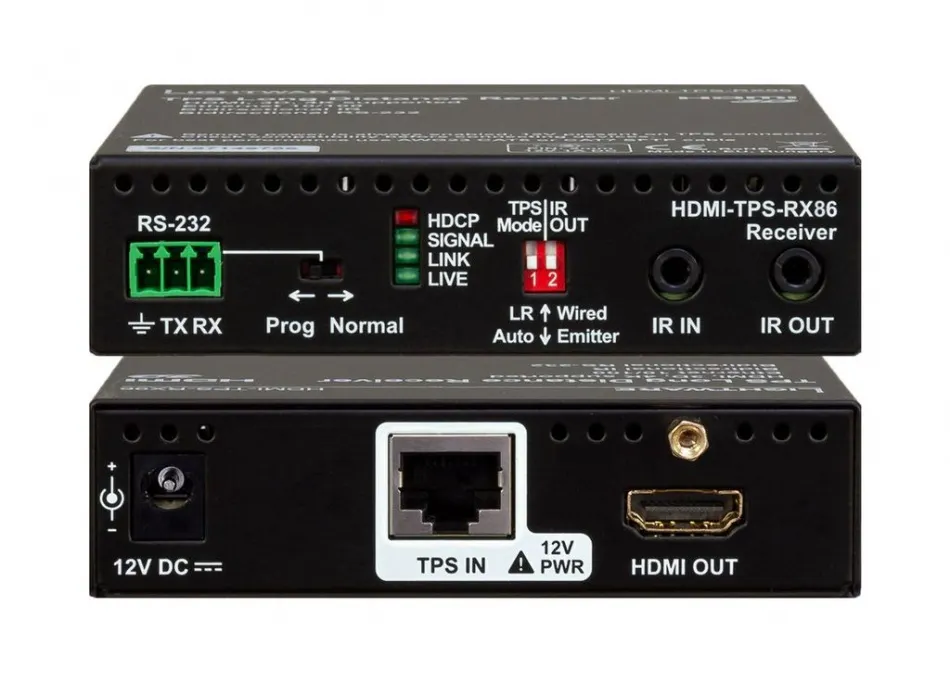

HDMI-TPS-RX86 удлинитель HDBaseT™ по витой паре. Lightware обеспечивают полное соответствие HDCP и EDID, прием универсального 4K видео, аудио и двунаправленного RS-232 и ИК на расстоянии до 170 м по одному кабелю CATx.
Удлинители HDMI-TPS-TX86 и HDMI-TPS-RX86 на витой паре HDBaseTTM обеспечивают передачу несжатого Full-HD видео на большие расстояния по одному кабелю CATx. Устройство обеспечивает двунаправленный проход RS-232 и ИК-порт по тому же кабелю CATx, по которому передается видеосигнал. Удлинители TPS поддерживают полное соответствие HDCP и EDID и работают со всеми стандартными AV-разрешениями вплоть до 4K и 48-битной глубиной цвета, поддерживая все стандартные аудиоформаты, а также 120 Гц 3D-сигналы. Удаленное питание доступно через один кабель CATx, но можно использовать и локальный источник питания. Все устройства могут быть установлены на полке в стойке или использоваться автономно.
Режим работы Auto позволяет устройству определять режим работы дальнего удлинителя и перенимать его. Если устройство на дальнем конце находится в режиме Auto или это устройство HDBaseTTM стороннего производителя, соединение будет установлено в режим HDBT. Если дальнее устройство находится в принудительном режиме Long Reach Mode, то при автоматической работе канал будет установлен в режим Long Reach Mode.
Основные функции:
Передача DVI или HDMI 1.4 + аудио + RS-232 + ИК по одному кабелю CAT5/6/7
Возможность дистанционного питания через кабель CATx (12 В)
1920x1080@120 Гц/4:4:4, 4096x2160@30 Гц/4:4:4 или 60 Гц/4:2:0 максимальное разрешение (300 МГц)
Поддерживает все разрешения VESA и HDTV
Совместимость с HDMI 1.4, HDCP 1.4 и DVI 1.0
Двунаправленное расширение RS-232 (сквозное)
Совместимость с HDCP 2.2 (прозрачный проход)
Совместимость с 3D видеосигналами с частотой 120 Гц
Несжатое видео со скоростью передачи сигнала до 9 Гбит/с
Отсутствие задержки сигнала, нулевая задержка кадра
Выбираемый режим работы (автоматический или принудительный режим Long Reach)
Перекрестная совместимость с удлинителями и платами ввода/вывода серии TPS Lightware (совместимость с HDBaseT)
Поддержка всех встроенных аудиоформатов (включая PCM, Dolby Digital и DTS с высоким битрейтом)
Расстояние удлинения до 170 метров (с кабелем CAT7 S/FTP AWG23, 1920x1080p60)
Совместимость с HDBaseT
Прозрачная передача EDID
Двунаправленный ИК-удлинитель (сквозной)
Поддержка CEC (сквозная)
Поддержка форматов сигналов HDMI 4K (4K UHD @30 Гц RGB 4:4:4 или @60 Гц YUV 4:2:0, до 9 Гбит/с)
Без сжатия видео
Двунаправленный RS-232 и ИК-удлинитель (сквозной)
Светодиодные индикаторы состояния (Live, TPS link, сигнал и обнаружение HDCP)
Разъем питания постоянного тока с защелкой
Режим пониженного энергопотребления (режим ожидания)
Внешний универсальный адаптер питания
Варианты монтажа на стойку, мебель или ферму
