Описание

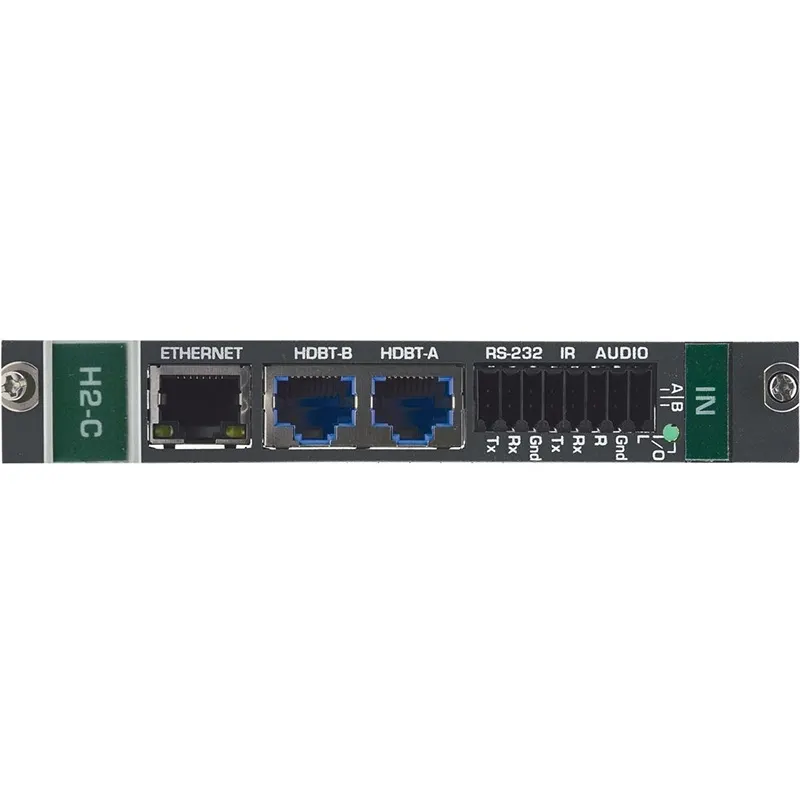

DTAxrC2-IN2-F34 – двухканальный входной модуль HDMI (по линии HDBaseT) c поддержкой HDR и разрешений до 4K@60 Гц (4:4:4), предназначенный для использования в составе шасси мультиформатного модульного матричного коммутатора VS-34FD. Модуль осуществляет прием двух сигналов HDBaseT с возможностью эмбедирования или деэмбедирования аналогового аудио (по выбору), а также прием двунаправленных сигналов RS-232, Ethernet и ИК, передаваемых по линии HDBaseT, и ввод их в модульное шасси.
Особенности:
Максимальная скорость передачи данных – 18 Гбит/с (6 Гбит/ с на один канал) c использованием технологии цифровой компрессии CSC, позволяющей уменьшить скорость передачи данных по кабелю витой пары HDBaseT до 10 Гбит/с. Данный режим требует применения совместимого передатчика HDBT: DTAxrC2-OUT2-F34, TP-583T, TP-583TXR, TP-600TR, TP-600TRXR
Максимальное разрешение — 4K@60 Гц (4:4:4)
Максимальная дальность – для 4K – 100 м (обычный режим), для 1080p@60 Гц, 24 бита на пиксель – 130 м (обычный режим), 180 м (режим увеличенного расстояния передачи)
Передача данных Ethernet – данные Ethernet для обмена по локальной сети и для управления устройством передаются в обоих направлениях со скоростью до 100 Мбит/с
Двусторонняя передача данных RS-232 – последовательные данные передаются в обоих направлениях, позволяя осуществлять управление как периферийными устройствами, так и самим модулем
Двусторонняя передача ИК-команд – сигналы ИК-команд передаются в любом из выбранных направлений, позволяя осуществлять управление периферийными устройствами
Сквозная передача 3D-данных
Функция питания PoE для совместимых передатчиков HDBaseT при использовании дополнительного источника питания PoE PS-4812 (поставляется отдельно)
Входы 2 – витая пара HDBaseT, разъем RJ45 (розетка)
2 – небалансное аудио, клеммный блок
Порты 1 – Ethernet, разъем RJ45 (розетка)
2 – RS-232, клеммный блок
2 – ИК, клеммный блок
Пропускная способность 18 Гбит/с (6 Гбит/с на канал)
Максимальное разрешение 4K, 60 Гц (4:4:4)
Спецификации HDCP 1.4, 2.2
Спецификации HDBaseT 1.0
Удлинение по витой паре без сжатия
до 100 м – 4096x2160, 60 Гц (4:2:0), 24 б/с
до 180 м – 1080/60, 24 бита
обычное сжатие
до 100 м – 4096x2160, 60 Гц (4:4:4), 24 б/с
до 180 м – 1080/60, 24 бита
сильное сжатие
до 100 м – 3840x2160, 60 Гц (4:4:4), 24 б/с
до 180 м – 4К/60 (4:2:0)
до 200 м – 1080/60, 24 бита
Скорость передачи по Ethernet 100 Мбит/с
Скорость передачи данных последовательного интерфейса до 115200 бит/с
Диапазон рабочих температур 0…+40 °C
Диапазон температур хранения −40…+70 °C
Относительная влажность воздуха 10…90 % (без конденсации)
Потребляемая мощность 21,5 Вт
Соответствие требованиям безопасности CE
Стандарты в области охраны природы и окружающей среды RoHS, WEEE
