Описание

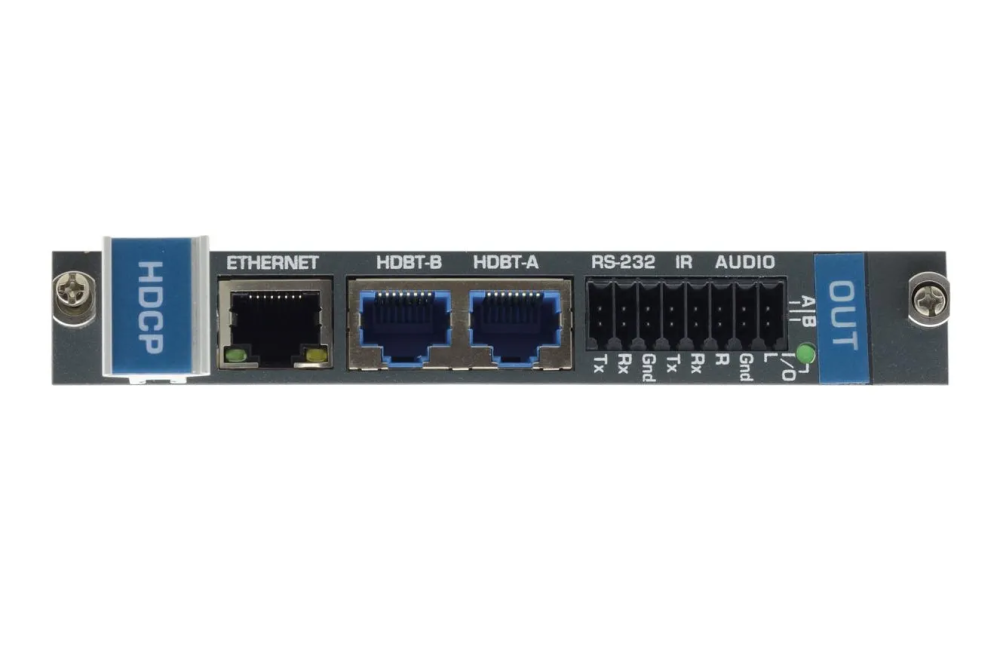

DTAxr-OUT2-F16 – двухканальный выходной модуль HDMI (по линии HDBaseT) c поддержкой разрешений до 4K@60 Гц, 4:2:0, предназначенный для использования в составе шасси мультиформатного модульного матричного коммутатора серии VS-1616. Модуль осуществляет вывод двух сигналов HDBaseT c аналоговым аудио, а также двунаправленных сигналов RS-232 и ИК из модульного шасси и передачу их по линии HDBaseT.
Особенности:
Максимальная скорость передачи данных – 10,2 Гбит/с (3,4 Гбит/ с на один канал)
Максимальное разрешение – 4K@60 Гц, 4:2:0
Максимальная дальность – 100 м – 4K@60 Гц, 4:2:0 или 4K@30 Гц, 4:4:4 (обычный режим), 130 м – 2K (обычный режим), 180 м – 1080p@60 Гц, 24 бита на пиксель (режим увеличенного расстояния передачи)
Передача данных Ethernet – данные Ethernet для обмена по локальной сети и для управления устройством передаются в обоих направлениях со скоростью до 100 Мбит/с
Двусторонняя передача данных RS-232 – последовательные данные передаются в обоих направлениях, позволяя осуществлять как управление периферийными устройствами, так и самим модулем
Двусторонняя передача ИК-команд – сигналы ИК-команд передаются в обоих направлениях, позволяя осуществлять управление периферийными устройствами
Сквозная передача 3D-данных
Выходы 2 – витая пара HDBaseT, разъем RJ45 (розетка)
2 – аудиостерео, клеммный блок
Порты 1 – Ethernet, разъем RJ45 (розетка)
2 – RS-232, клеммный блок
2 – ИК, клеммный блок
Пропускная способность 10,2 Гбит/с (3,4 Гбит/с на канал)
Максимальное разрешение 4K, 60 Гц
Спецификации HDMI 1.3a
Спецификации HDCP 1.4
Удлинение по витой паре до 180 м
Диапазон рабочих температур 0…+40 °C
Диапазон температур хранения −40…+70 °C
Относительная влажность воздуха 10…90 % (без конденсации)
Потребляемая мощность 13 Вт
