Описание

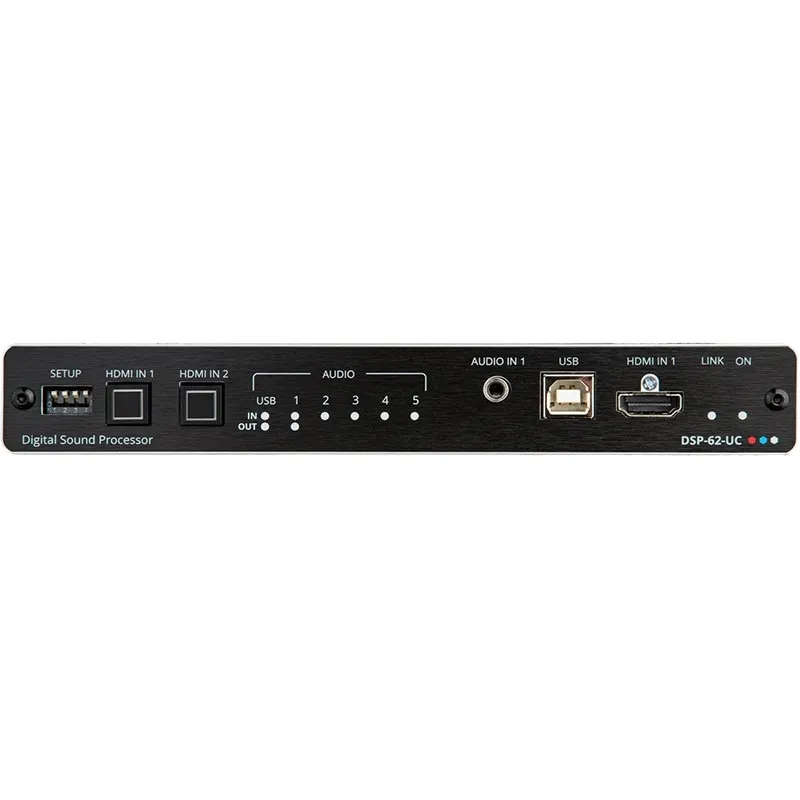

DSP-62-UC — представитель линейки Kramer XSPerience, включающей устройства, содержащие встроенный процессор цифровой обработки аудиосигналов.
Прибор представляет собой многоканальный процессор цифровой обработки аудио с функцией адаптивного эхоподавления. Простой интуитивно-понятный графический пользовательский интерфейс позволяет осуществлять детальную настройку необходимых параметров.
Изделие имеет матричный коммутатор 6х2 аудио, где в качестве входных выступают сигналы с 4-х балансных аналоговых входов (линейного или микрофонного уровня), дополнительный вход небалансного аналогового аудио, а также аудио, деэмбедированное из двух входов HDMI и с порта USB. Коммутатор имеет балансный стереовыход, а также выход HDBaseT с поддержкой питания PoE для совместимых приёмников.
Особенности:
В изделии используется профессиональная технология преобразования сигнала студийного уровня, включающая цифро-аналоговый преобразователь с новейшей 32-битной архитектурой, обеспечивающей превосходные динамические характеристики и повышенную устойчивость к джиттеру тактовых импульсов. Устройство сохраняет качество исходного аудиосигнала, позволяя осуществлять выбор частоты дискретизации до 96 кГц. Устройство обладает равномерной частотной характеристикой в рабочей полосе частот, обеспечивает непревзойденное качество аудиосигнала, прекрасное соотношение сигнал/шум и чрезвычайно низкий уровень искажений
Широкий набор входов/выходов различных форматов, включающий 4 балансных + 1 небалансный аудиовходы, 2 входа HDMI, балансный стерео аудиовыход, 1 выход HDBaseT, 1 двунаправленный аудиопорт USB, не требующий конфигурирования (Plug&Play)
Порт Ethernet c возможностью получения питания по технологии PoE от удаленных сетевых источников. Возможность питания от обычной электрической сети при помощи входящего в комплект адаптера питания
Обеспечение питания PoE совместимых приёмников по линии HDBaseT
Многоканальная цифровая обработка сигналов – встроенный цифровой процессор, позволяющий осуществлять одновременную обработку всех входных и выходных сигналов
Устройство оптимизировано для использования в условиях телеконференций — наличие функции адаптивного эхоподавления AEC (Acoustic Echo Cancellation), предотвращающей попадание воспроизводимого удаленной акустической системой голоса в микрофон — воспроизводится только речь докладчика, непосредственно поступающая в микрофон
Максимальное разрешение сигнала HDMI: 4K@60 Гц (4:2:0)
Универсальная интуитивно-понятная система конфигурирования и управления – мощный и простой в использовании графический интерфейс позволяет осуществлять регулировку уровня (усиление и ослабление) и параметров цифровой обработки сигнала на каждом входе, переключение сигналов, выбор режимов линейного или микрофонного входа (в том числе с включением фантомного питания), линейного выхода на каждом из портов, конфигурирование уровня контрольного выхода и многое другое. Управляйте переключением входов/выходов, регулировкой уровней и другими основными операциями через порт RS-232 посредством API-команд, отправляемых при помощи ПК, системы управления на основе сенсорной панели или иного контроллера
Деэмбедирование аудио – аудиосигнал деэмбедируется из входного сигнала HDMI для последующего вывода на любой из выходов
Возможности программирования – поддерживается до 10 глобальных настроек (пресетов) для каждой конфигурации входов/выходов плюс 10 настроек (снимков cостояния) микшера
Удобство эксплуатации и диагностики неисправностей — светодиодные индикаторы питания и наличия сигнала на входах/выходах. Возможность обновления встроенного ПО с использованием локального порта USB-B, облегчающая длительную эксплуатацию устройства, установленного на объекте
Простота инсталляции — компактный корпус MegaTOOLS® без вентилятора охлаждения позволяет располагать прибор на произвольной поверхности, а также устанавливать два прибора вплотную друг к другу в пространстве 1U стандартной 19-дюймовой аппаратурной стойки при помощи рекомендованного рэкового адаптера
Входы 2 – HDMI, тип A (розетка)
4 – балансное аудиомоно, клеммный блок
1 – небалансное аудиостерео, разъем miniJack 3,5 мм (розетка)
Выходы 1 – витая пара HDBaseT, разъем RJ45 (розетка)
1 – балансное аудиостерео, клеммный блок
Порты 1 – Ethernet, разъем RJ45 (розетка)
1 – RS-232, клеммный блок
1 – USB (аудио), тип B (розетка)
1 – релейный, клеммный блок
Пропускная способность 10,2 Гбит/с (3,4 Гбит/с на канал)
Максимальное разрешение 4K, 60 Гц (4:2:0)
Форматы аудио на аналоговом входе импеданс
небалансный 7,6 кОм
балансный 3,8 кОм
микрофонный 3,8 кОм
уровень входного сигнала
небалансный 0 дБВ (0,77 В RMS)
балансный +6,8 dBu (1,54 В RMS)
максимальный уровень балансный +8 dBu (2 В RMS)
чувствительность
балансная 0 дБВ (0,77 В RMS)
небалансная +6 dBu (1,54 В RMS)
Форматы аудио на аналоговом выходе импеданс балансный/небалансный 500 Ом
частотный диапазон 20 Гц – 20 кГц (±1 дБ)
отношение сигнал/шум > 85 дБ
коэффициент нелинейных искажений + шум (THD + N) < 0,01%
перекрестная помеха < −85 дБ
Фантомное питание 48 В (на вход, отключаемое)
Спецификации HDCP 2.2
Скорость передачи данных последовательного интерфейса 115200 бит/с
Индикация наличие сигнала, питание
Охлаждение пассивное
Диапазон рабочих температур 0…+40 °C
Диапазон температур хранения −40…+70 °C
Относительная влажность воздуха 10…90 % (без конденсации)
Питание PoE или 48 В, 1,36 А от внешнего блока питания
Монтаж в 19″ стойкe 1U
Соответствие требованиям безопасности CE, FCC
