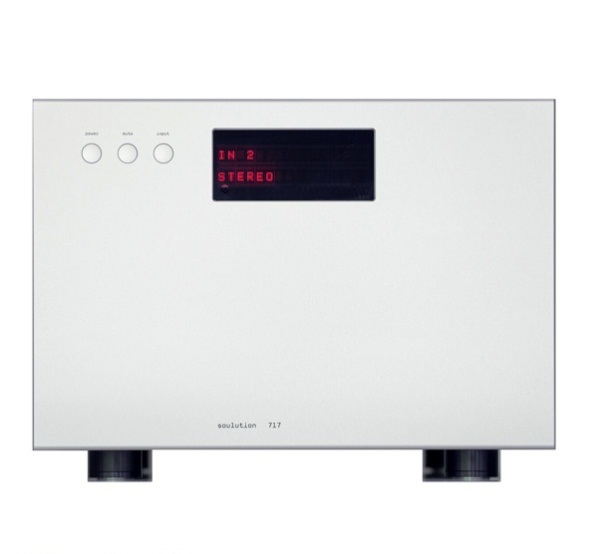

Усилитель мощности Soulution 717. В ассортименте известного производителя аудиооборудования, компании Soulution, пополнение — за его стенами разработали новый усилитель мощности, получивший название 717. Инновационная топология усилителя расширяет полосу частот за пределы 2 МГц, одновременно снижая искажения и шум до минимального уровня.
Четыре модуля импульсного источника питания мощностью 600 ВА с номинальной импульсной мощностью 2100 ВА каждый напрямую подключены к платам усилителя мощности, что обеспечивает минимальное контактное сопротивление и кратчайший путь прохождения сигнала от источника питания к клемме подключения акустики.
На входах усилитель мощности 717 имеет тот же инновационный входной каскад, что и предусилитель 727. Модель 717 можно настроить как стереоусилитель, двойной моноусилитель или как мостовой моноусилитель.
Компоновка
Усилитель мощности 717 (включая блоки питания) спроектирован по схеме двойного моно. Левый и правый каналы имеют отдельную печатную плату и, таким образом, полностью изолированы друг от друга. Это обеспечивает значительно лучшее разделение каналов (> 130 дБ) по сравнению с предыдущими моделями.
Входной каскад
Инновационный входной каскад усилителя мощности 717 обеспечивает исключительное подавление синфазных помех без ущерба для входного каскада за счет внесения шумов. Это достигается за счет параллельного включения инструментальных усилителей, разработанных для широкой полосы пропускания (20 МГц), минимального уровня шума и оптимального подавления синфазных помех (CMMR > 105 дБ). Это гарантирует, что даже самые слабые музыкальные сигналы будут правильно приняты усилителем мощности 717.
Каскад напряжения
Для всех усилителей с отрицательной обратной связью большее усиление петли петлевого усиления лучше, чем большое, при условии сохранения стабильности конструкции. Благодаря полосе пропускания более 2 МГц, коэффициенту усиления по постоянному току более 120 дБ (по постоянному току) и сверхлинейной цепи обратной связи, 717 устанавливает новый стандарт фазовой когерентности и искажений.
Токовый каскад
Токовый каскад усилителя содержит 16 силовых транзисторов на канал, работающих в классе AB. Интеллектуальная схема управления током смещения измеряет мгновенный ток каждого транзистора и контролирует его ток покоя, обеспечивая оптимальные и идентичные рабочие условия. 717 сочетает в себе выдающуюся микродинамику с впечатляющей мощностью. Легко достижимы короткие импульсы тока 400 А и более. В целях безопасности непрерывный выходной ток ограничен 32 А (среднеквадратичное значение) на канал.
Источник питания
Четыре модуля питания с импульсным режимом сверхвысокой пиковой мощности (2100 Вт в течение 5 с) обеспечивают питание шин питания выходного каскада. Выходное сопротивление стабилизированного источника питания остается сверхнизким в соответствующем диапазоне частот, что делает избыточным использование больших накопительных конденсаторов. Распределенные локальные источники питания с высокоэффективными DC/DC-преобразователями и сверхмалошумящими и быстродействующими линейными регуляторами, расположенными непосредственно рядом с источником питания, питают секцию малых сигналов 717. Это обеспечивает минимальный уровень шума и кратчайшие пути прохождения сигнала для секции малых сигналов.
