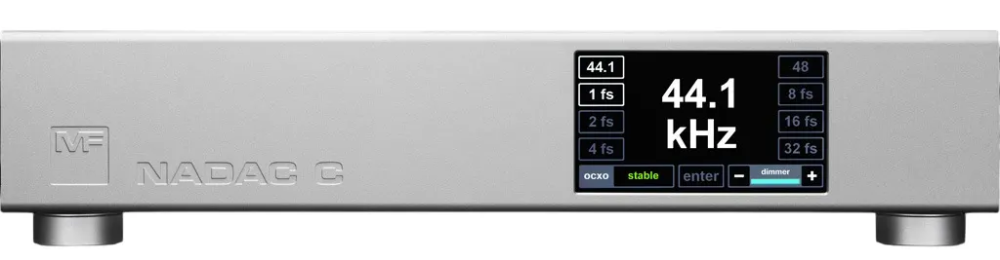

Master Fidelity Nadac C

Генератор тактовой частоты Master Fidelity Nadac C - модернизированный тактовый генератор со сверхнизким уровнем шума для обеспечения идеальной точности синхронизации и минимально возможного джиттера для самых требовательных аудиофилов. Master Clock — король В цифровых аудиосхемах или цифро-аналоговых гибридных аудиосхемах джиттер тактового сигнала может варьироваться не только из-за разного качества каждого цифрового устройства, но и из-за накопления различий в качестве нескольких цифровых устройств в системе. Джиттер тактового сигнала негативно влияет на субъективное восприятие звука, обычно вызывая размытость звукового образа, ослабление и потерю мощности в низкочастотном диапазоне, а также недостаточную прозрачность и глубину в высокочастотном диапазоне. Поэтому на протяжении десятилетий многочисленные производители аудиооборудования стремятся уменьшить джиттер тактового сигнала. Наиболее распространёнными техническими средствами являются улучшение характеристик синхронизации каждого устройства в отдельности (например, схемы фазовой автоподстройки частоты или кварцевые генераторы) или разработка независимого источника синхронизации — ведущего генератора. Сегодня, в Hi-End-системах, воспроизводящих цифровые аудиоисточники, ведущий генератор стал стандартной конфигурацией. Кварцевый генератор с двойным старением Ядро кварцевого генератора NADAC C основано на высокостабильном кристалле SC-граната. Он проходит предварительную выдержку и отбор в течение 120 дней перед сборкой в ​​кварцевый генератор. После сборки в кварцевый генератор будет проведено долгосрочное испытание на вторичное старение, чтобы гарантировать соответствие качества установленного кварцевого генератора стандартам Master Fidelity. Периферийные компоненты, такие как резисторы и конденсаторы, используемые в выходной распределительной схеме NADAC C, используют высокопроизводительные импульсные модели для обеспечения идеальной передачи и управления синхронным сигналом 10 МГц, а также для обеспечения превосходной работы по кабелю. Это позволяет максимально исключить джиттер, вносимый кабелем, и джиттер, вызванный цепью нагрузки. Новый подход к сверхнизкому уровню шума В NADAC C, в дополнение к самому кварцевому генератору, использующему систему с постоянной температурой, в качестве источника питания схемы распределения тактового сигнала также используется система опорного напряжения со сверхнизким уровнем шума постоянной температуры плюс система питания с расширением тока, чтобы обеспечить чистоту сигнала 10 МГц после распределительного выхода. Поскольку частота 10 МГц представляет собой нецелочисленное кратное отношение к частоте звукового тактового сигнала, Master Fidelity разработала словесную тактовую часть NADAC C как многоуровневую структуру обработки с фазовой автоподстройкой, чтобы обеспечить высокую точность частоты и отличные характеристики джиттера при преобразовании из 10 МГц в словесную тактовую частоту. Это означает, что в Clock есть не только один кварцевый генератор, но и высококачественный кварцевый генератор, управляемый напряжением, с фемтосекундным уровнем джиттера для синтеза звуковых частот (словесных часов) используется в генераторе звуковых частот, а частота 10 МГц используется для обеспечения опорного напряжения для синтезатора звуковых часов, что приводит к высокой точности и низкому джиттеру. Выделенный выход NADAC Legacy NADAC C также имеет выходной порт тактовой частоты 625 кГц, специально разработанный для обеспечения внешнего источника синхронизации для аудиоустройств, использующих тактовую частоту 625 кГц (например, предыдущего NADAC). Генератор тактовой частоты обладает не только превосходными характеристиками самого кварцевого генератора, но и высококачественными характеристиками передачи сигнала через всю конструкцию. Благодаря этому генератор тактовой частоты может гарантировать высокое качество сигнала синхронизации, передаваемого на каждое цифровое устройство в системе. Особенности Тактового выхода 10 МГц: Выходная частота: 10 МГц; Форма выходного сигнала: Прямоугольная волна (со связью по переменному току); Коэффициент заполнения формы сигнала: 50%; Выходной джиттер (типичное значение): 66 фемтосекунда @ 10 Гц ~ 100 кГц Полоса пропускания; Выходная мощность : + 13 дБм @ 50 Ом Нагрузка; Кратковременная стабильность (типичное значение): Тау = 1E-13 @ 1 секунда; Фазовый шум (типовое значение): – 122 дБн @ 1 Гц; – 140 дБн @ 10 Гц;- 150 дБн @ 100 Гц;- 155 дБн @ 1 кГц; – 160 дБн @ 10 кГц; -160 дБн @ 100 кГц; -160 дБн @ 1 МГц; Время нарастания выходного сигнала: 800 пикосекунд; Погрешность частоты (заводская калибровка): < 10 ppb; Соединитель: 6x BNC; Выходное номинальное сопротивление: Рекомендуемый 50 Ом (поддерживается 75 Ом). Особенности Выход Word Clock: Выходные частоты: 44.1 Меха, 88.2 Меха, 176.4 Меха, 352.8 Меха, 705.6 Меха,1411.2 Меха, 48 Меха, 96 Меха, 192 Меха, 384 Меха, 768 Меха, 1536 Меха; Форма выходного сигнала: КМОП; Коэффициент заполнения формы сигнала: 50%; Выходная амплитуда: > 2.2 В @ 75 Ом Нагрузка; Выходной джиттер (типичное значение): 250 фемтосекунда @ несущая 1536 кГц, 10 Гц ~ 100 кГц Полоса пропускания; Время нарастания выходного сигнала: 600 пикосекунд; Погрешность частоты (заводская калибровка): < 10 ppb; Соединитель: 2x BNC; Выходное номинальное сопротивление: 75 Ом (совместимо с 50 ~ 200 Ом). Особенности Тактового выхода 625 кГц: Выходная частота: 625 кГц; Форма выходного сигнала: КМОП; Коэффициент заполнения формы сигнала: 50%; Выходная амплитуда: > 2.2 В @ 75 Ом Нагрузка; Выходной джиттер (типичное значение): 100 фемтосекунда @ 10 Гц ~ 100 кГц Полоса пропускания; Время нарастания выходного сигнала: 800 пикосекунд; Погрешность частоты (заводская калибровка): < 10 ppb; Соединитель: BNC (6-й порт с тактовой частотой 10 МГц); Выходное номинальное сопротивление: 75 Ом.
