Описание
Модуль цифроаналогового преобразователя из модельного ряда Diablo, производства компании Gryphon Audio Designs предназначен для работы с фирменным усилителем Gryphon Diablo 300. В основе модуля стоит готовый к работе со всеми современными цифровыми аудиоформатами, современный 32-битный чип ESS Sabre ES9018 с частотой сэмплирования до 384 кГц PCM с поддержкой DSD 64/128 (DSD 256/512 на системах windows).
Установка исключительного цифро-аналогового преобразователя внутри столь же амбициозного интегрированного усилителя значительно сокращает путь сигнала, устраняя внешние предварительные межблочные соединения и многочисленные разъемы и точки пайки для сохранения целостности и чистоты аудиосигнала.

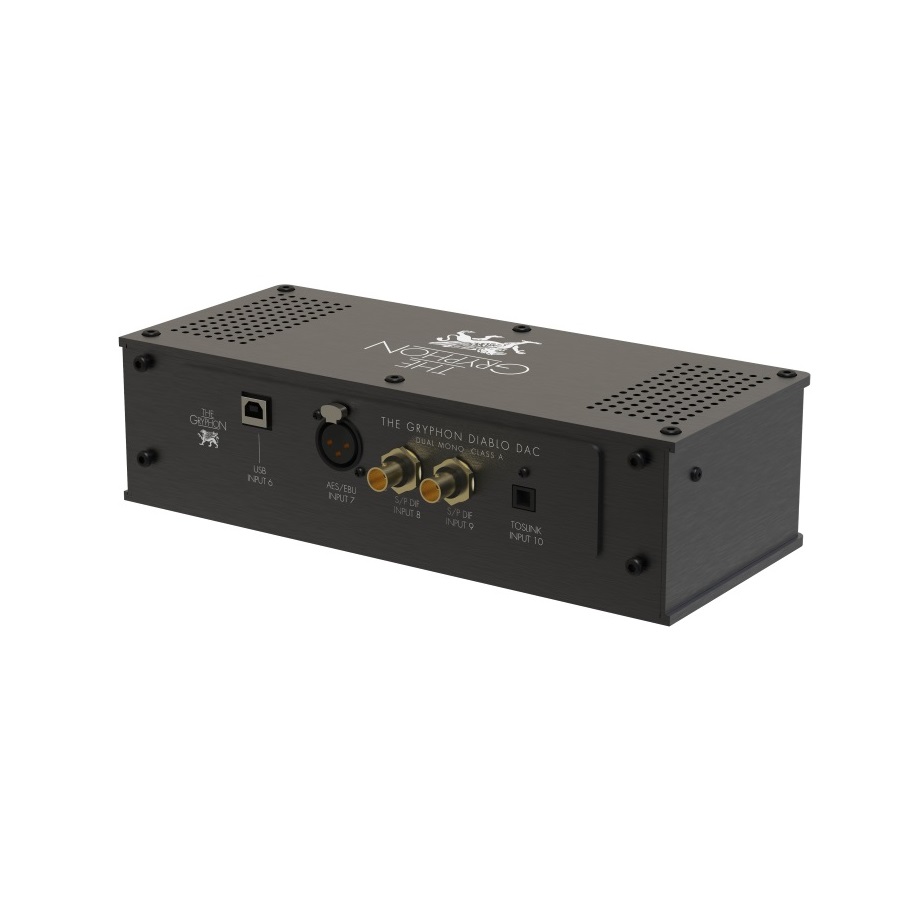

Корпус оснащен пятью цифровыми входами, в дополнение к стандартному комплекту усилителя из пяти аналоговых входов. Одно позолоченное гнездо Swiss Neutric XLR предназначено для подключения сбалансированного источника AES 110 Ом. Оптический вход TOSLink, а также двойные позолоченные BNC гнезда 75 Ом с тефлоновой изоляцией для двух компонентов S / PDIF. Элементы размещены на печатной плате с сигнальными дорожками удвоенной толщины. Все разъемы монтированы на плате, за счет чего производитель добился минимальной длины внутренней проводки. Выходные каскады собраны по принципу двойного моно и обеспечены независимым и стабилизированным питанием. Размещенный в собранном из заземленных алюминиевых панелей корпусе модуль надежно экранирован от электромагнитных и радиочастотных помех.
Особенности:
Цифро-аналоговый преобразователь класса High End Sabre ES9018
USB вход, совместимый со следующими аудио форматами через PC/MAC/Linux: PCM: 44.1, 48, 88.2, 96, 176.4, 192, 352.8 и 384 кГц, до 32 битов DSD: DSD64 (2.822 МГц), DSD128 (3.072 МГц), DSD256* (5.644 МГц) и DSD512* (6.144 МГц)
XLR и BNC входы, совместимые с PCM: 22.05, 24, 32, 44.1, 48, 88.2, 96, 176.4 и 192 кГц, до 32 битов
TOSLINK вход, совместимый с PCM: 22.05, 24, 32, 44.1, 48, 88.2 и 96 кГц, до 32 битов
Цифровой AES/EBU 110 Ом вход на позолоченном разъеме Neutric XLR
Два входа S/PDIF 75 Ом на позолоченных разъемах BNC с тефлоновой изоляцией
Один оптический вход TOSLINK
Цифро-аналоговый преобразователь класса High End Sabre ES9018
PCM аналоговые фильтры первого порядка и DSD аналоговые фильтры второго порядка с серебряными слюдяными и полипропиленовыми конденсаторами
Кварцевый генератор с температурной компенсацией и ультранизким джиттером с точностью лучше, чем 5 PPM (миллионных долей)
Выходные аналоговые каскады имеют конфигурацию двойное моно и работают в классе A
Нулевая отрицательная обратная связь
Обширная стабилизация и фильтрация питания всех каскадов модуля, выполненная на дискретных элементах
Источник питания модуля USB имеет супер высокую емкость (12.5 Фарад) и работает как виртуальная батарея
Минимальная внутренняя проводка и ультракороткий сигнальный путь, все разъемы вмонтированы непосредственно в печатную плату
Две четырехслойные печатные платы с медными дорожками толщиной 70 мкМ
Выбираемый пользователем спад цифровых фильтров PCM (Slow/Fast) и DSD (50 кГц/Off)
Спроектирован и собран в Дании
